随着特斯拉电话会议结束 ， 透露出的信息是 ， 4680电池车型量产提前到Q1量产 ， 这个是很出人意料的 。 网上更有泄露4680试制线的数据出来 ， 也让我们对当前这款重量级的产品有了更多的期待 。
从规模来看 ， Fremont工厂1月22号每天的产线统计生产量为6249个电芯 ， 电芯生产的良品率平均达到了92% 。 除了一台特殊的封装线以外 ， 多条封装设备（7条产出100个/天 ， 6条产出200个/天）产出的良品率在79%- 97% 。

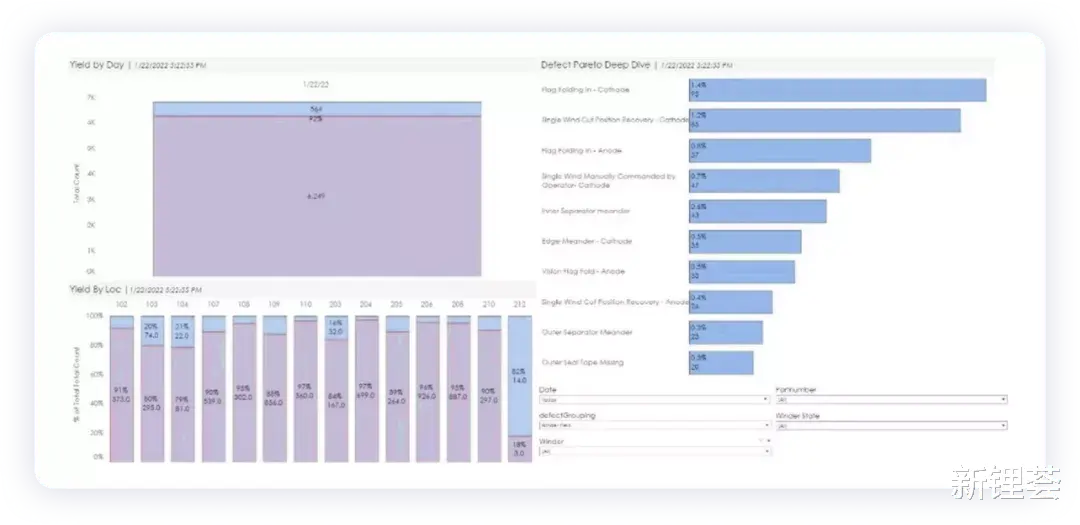

▲图1.试制线的情况汇总?
Part 1
4680的进度
从之前交流的情况来看 ， 4680电池应该是在2022年实现大规模量产 ， 与之匹配的整车量产下线在2023年开年 。 而当前2022年Q1就开始往外抖包袱 ， Elon Musk更是通过Battery Day立下Flag ， 对4680的方向是非常坚持的 。
由于大规模量产推迟了很久 ， 这使得当前2170和宁德时代铁锂方法 ， 整体更新的速度比其他车企要慢一些 。 所以即使在4680电芯的良品率并没有达到预期 ， 这个方向也必须在实战中坚持 ， 并慢慢提升 。
目前4680 所遇到的问题 ， 在网上的数据来看失效帕累托图（Defect Pareto）集中在10个方面：
●Flag Folding in Cathode 1.4% 93例
●Single Wind Cut Position Recovery Cathode 1.2% 86例
●Flag Folding in Anode 0.8% 57例
●Single Wind Manually Commanded by Operator Cathode 0.7% 47例
●Inner Separator Meander 0.6% 43例
●Edge Meander Cathode 0.5% 35例
●Vision flag fold Anode 0.5% 33例
●Single Wind Manually Commanded by Operator Anode 0.4% ， 26例
●Outer Separator Meander 0.3% 23例
●Outer Seal Tape Missing 0.3% 20例
目前的进度是 ， 随着松下在日本扩建生产线 ， 从特斯拉本身的电芯工厂和松下的产量 ， 2022年能攒到一批产品 ， 为2023年的量拉升做准备 。
Part 2
4680的Pack设计
我觉得最近明确的事情 ， 就是这个托盘——由于侧边的防护通过车身一体化考虑 ， 整体电池壳体的强度就不需要和之前一样考虑那么多 ， 所以采用一体化压铸来加速整包的加工速度 。
备注：之前电池包需要通过很强的挤压实验 ， 是由于法规需求驱动的设计变化 ， 不确定后续这个电池下托盘能否通过GB的挤压实验 。
▲图2.电池托盘和设计
在当前来看 ， 除了我们看到的水冷板以外 ， 和之前的1865和2170不一样的地方：4680电池比较大 ， 所以散热和热失控保护 ， 需要同通过顶部一块巨大的水冷板来进行隔离——这个板子 ， 一方面起到隔离的作用 ， 一方面也给电芯实现了顶部和侧边双面冷却的效果 。 这里需要通过导热发泡胶进行 。
备注：中间还有汇流和采样 ， 通过进一步精简以后 ， FPC也进一步简洁设计 。
▲图3.电芯大了散热始终是一个很大的挑战
（从Model S Plaid开始加入一整块水冷板）
顶部水冷板结构有点像之前的汉EV ， 完整的水冷板配合发泡胶粘接之后 ， 可以在顶部起到整体效果 。 汉EV是类似三明治一样 ， 其实4680也有这个效果 。
▲图4.顶部水冷板结构
【电池|4680技术成熟度和良品率分析】解读：随着3C-4C快充的要求深入下去 ， 多面冷却确实是个趋势 ， 因此4680在散热方面采用顶部和侧面两种方式进行导热 ， 再配合无极耳的设计 ， 整体的效果应该会比较好 。 而且热失控扩散的效力 ， 随着两面冷却的策略 ， 也能控制下来 。
