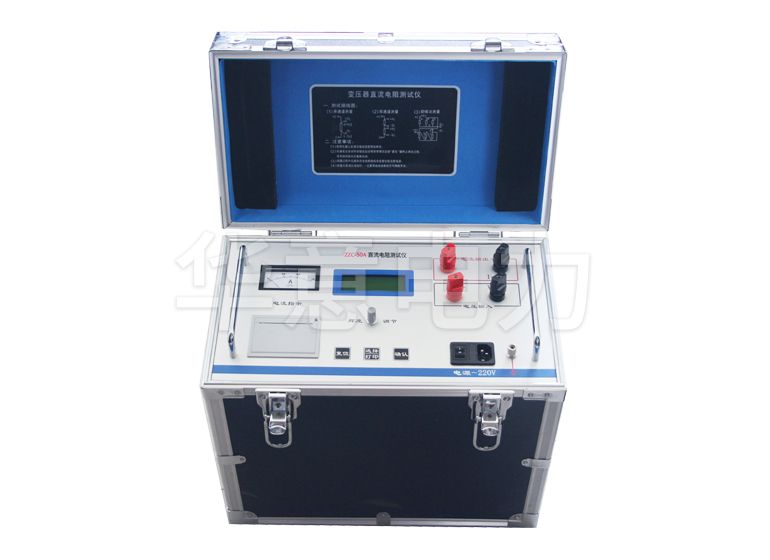

|如何通过计算公式选择合适电流的直流电阻测试仪
当交流空载电流通过变压器绕组中的额定电压时 , 铁芯中会有一个额定磁通密度BN 。 这时铁芯的磁导率会比较低 。 测量直流电阻时 , 需要使磁芯的磁密度大于BN , 降低磁芯的导电率 , 从而降低电路的时间常数和反电动势 , 缩短建立时间 。 因此 , 测量直流电阻时的直流电流至少应为:
公式 1
【|如何通过计算公式选择合适电流的直流电阻测试仪】I = k√2I0In + 100
其中 K:因数 > 1
I0:交流额定频率 , 额定电压下的空载电流百分比(%)
输入:额定电流测量绕组 (A)
其中 √ 2 是直流电流等于交流电流的幅值 。 当因子 K 大于 1 时 , 磁芯中的磁密度 > BN ,
测量直流电阻 μ 时磁芯的磁导率会降低 。
公式2
当变压器绕组为Y接法时 , 线电流等于相电流 , 由上式可得 。 测量直流电阻时要施加的电流为:
IY = 1.41In+100
公式3
变压器绕组为三角形(D)接法时 , 空载电流的线电流为相电流的√3倍 , 而测量直流电阻时的直流电流为按1比例分布的总电流/3 和 2/3 。 因此 , 要测量直流电阻 , 请按如下方式添加电流:
ID = 1.41x3 / 2 + 1 /√3ki0Inx100 = 1.22 ki0In÷100
当k为3-10时 , 即测量直流电阻时的励磁安匝为空载安匝的3-10倍时 , 铁芯中的磁密度可以大于BN , 接近饱和 , 即测量直流电阻时的直流电流等于额定电流的2%-10% 。 如果直流电流过大 , 测量时间过长 , 随着绕组加热温度的升高 , 电阻会发生变化 , 测量误差也会增大 。
