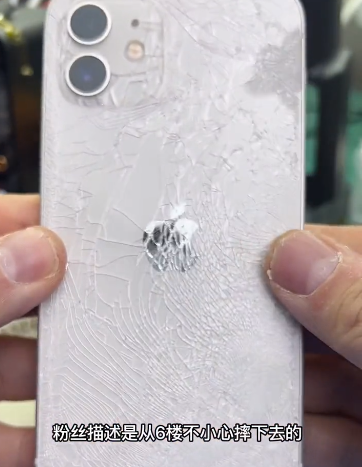

从六层楼摔下的IPHONE12还有的救吗?收到粉丝一台IPHONE12 , 粉丝描述是从六楼不小心摔下去的 , 目前不充电 , 不开机 , 后玻璃严重碎裂 , 我们侧着看一下 , 手机有轻微的变形 , 但是不影响更换后玻璃 。 今天就要告诉那些自认为手机摔了只是小问题 , 或者没有其他问题 , 或者为什么别人摔那么严重 , 只是换个屏后玻璃 , 我的为什么还有这么多问题?我们尝试充电只有1.52.0wa , 屏幕也没有任何显示 , 我们拆开屏幕观察了一下 , 这台手机确实是第一次拆 , 之前没有被拆修过 。 有的粉丝说别人从六楼十楼摔下去 , 为什么有些只换个屏或者换个后玻璃一切都正常 , 为什么我的只是轻轻一摔 , 主板就有各种各样的问题呢?今天将给大家解答一下 , 对于不开机 , 我们需要家电 , 家电不漏 。 按下开机键 , 我们发现电流轻微摆动 , 就是不开机 , 轻微摆动为零 , 那么说明主板确实是有问题 。
话不多说 , 我们将主板所有的连接排线螺丝打下 , 拆出主板 , 我们再拆掉卡槽 , 12卡槽是单独的 , IPHONE12要拆除主板 , 还要拆除后置摄像头 , 为什么呢?大家看一下后置摄像头下面有一颗螺丝 , 必须要将后置摄像头拆掉才可以拆掉主板 。 拆掉主板我们观察一下 , 我们发现主板有轻微的变形 , 我们在单主板测试一下电流 , 我们发现按下开机键仍然是轻微摆动 , 起跳一下就回落 , 并不开机 。 根据以往维修经验 , 这都是主板上供电有短路 , CPU进行保护 , 或者哪一路供电不正常 , CPU无法启动 , 才会有这种电流 , 我们先易后难 , 先将硬盘周边的电容给他剔除一下胶 , 然后拿出万用表来测一下硬盘的供电 。 当我们测到这一路的时候 , 发现短路 , 奇怪 , 这一路应该不是硬盘的供电 , 先不管他短路 , 我们先将它拆除 , 拆除之后我们来到图纸看一下这一路是哪一路 , 我们发现这一路并不是给硬盘供电的 , 他通往电源盒背面的一颗芯片 , 难道就是它引起的不开机吗?我们再来测量一下 , 我们再来测量电容的焊盘 , 发现已经不短路 , 另一头已经有组织 , 那么就是它引起的吗?我们再来给主板加电 , 然后按下开机键 , 我们发现仍然是刚才的电流 , 还是不开机 , 我们再将硬盘下面的电容也全部剔除一下黑胶 , 再来测量一下 , 我们发现均都正常 , 那么就要需要分层 , 因为12的主板是双层的 , 我们需要分层来判断问题的故障 , 将主板放入加热台 , 然后1.1点将上下层进行分离 , 我们需要用风枪辅助加热 , 因为中层是高温袭分层 , 下来我们看一下 , 上下层是这样贴合起来的分层 , 我们先用肉眼观察一下 , 仔细观察下层 , 这里有一颗电感 , 这个电感是哪里的呢?
我们发现是上层的电感 , 不开机就是它引起的 。 我们将上层的皮全部处理一下 , 然后擦洗干净 。 来到显微镜观察一下 , 我们发现除了这棵电杆掉落 , 还有其他上下层焊接的点也有脱落的情况 , 那么这些都需要补点 , 否则即使修开机了也有功能的缺失 。 先来处理这个电感的焊盘 , 处理好我们给焊盘上气 , 然后拿出一个新的电感帮粉丝安装 , 安装完成 , 清理干净 , 我们再来家电尝试开机 。 这次我们发现开机电流恢复了正常 , 我们在扣屏 , 然后开机测试一下 , 开机了 , 但是我们发现粉丝的屏幕上面有踩点 , 偶尔会闪绿线 , 偶尔闪两条 , 有时候闪一条 , 有时候又没有 。 开机之后我们试了屏幕的触摸是没有问题的 , 这个时候我们来处理上层的焊接点的钓点 , 我们大致数了一下 , 有十多个点 , 但是有用的点只有八个 , 我们需要将这八个点全部抛开 , 使用刀片轻微的刮一下 , 让下面的焊盘的同露出来 , 然后我们给他上一个小锡球 , 再给他做一个人工的小焊盘 , 这个小铜片跟焊盘大小是一样的 , 然后清理干净 , 再使用滤油将它固定一下 , 紫光灯照射在将它刮开 。 然后再给他上一点锡 , 这个时候我们发现我们成功地做了一个人工的焊盘 , 几乎看不出来跟原厂焊盘的区别 。
