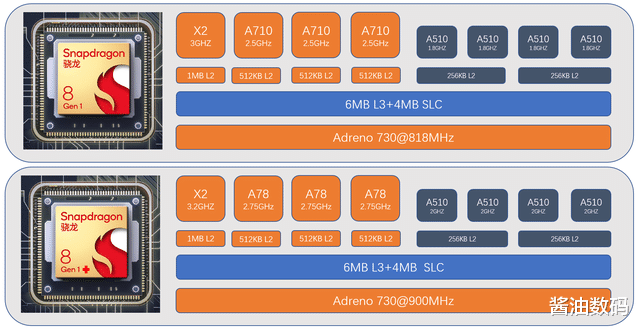

在经历了骁龙888以及骁龙8两代火龙后，高通终于舍得下本了，推出了骁龙8+处理器，虽然从名称上来看，骁龙8+只是增加了1个+号，不过它的变化还是很明显的，和骁龙8相比，骁龙8+有这几点变化

制造工艺：三星的4nm工艺换成了台积电的4nm工艺
CPU频率：X2从3GHz到3.2GHz ， A710从2.5GHz到2.75GHz ， A510从1.8GHz到2GHz
GPU频率：提升幅度为10%
AI能效：提升幅度为20%

上面的几点变化里面，更换代工厂无疑是最关键的，因为大家都知道三星的工艺不行，前面2代火龙之所以为火龙，三星的工艺绝对是有责任的，反观采用台积电工艺的天玑9000实际表现就优秀多了，因此更换工艺后的骁龙8+在能效上面有提升。
根据高通的说法，骁龙8+的CPU和GPU能效可以提升30% ，在模拟用户实际日常使用的测试中，骁龙8+的整体功耗下降了15% ，从高通的说法来看，骁龙8+虽然不至于成为神U ，但应该可以做到天玑9000的能耗表现了，可以带来明显的日常感知提升。
【高通骁龙|台积电工艺就是香，骁龙8+测试解禁，能效提升明显】
当然厂家的宣传都是往好了说，之前的骁龙888和骁龙8宣传的时候也很厉害，结果还不是那样？骁龙8+会不会重蹈覆辙呢？最近骁龙8+的QRD工程机测试解禁了，我们可以看看媒体老师的数据，也许可以得出初步的结论。

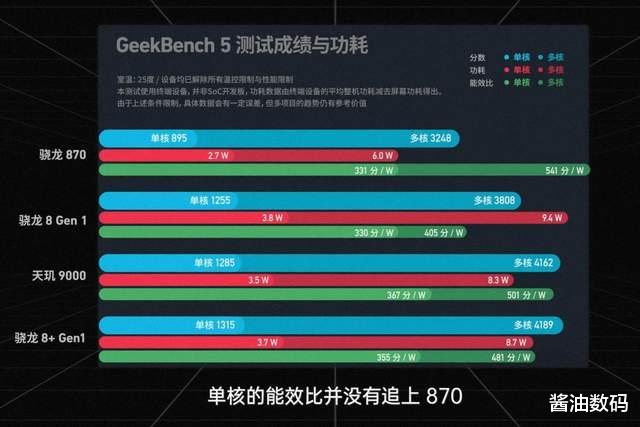

从爱否科技的数据来看，骁龙8+的Geekbench 5单核成绩1315分，多核成绩4189分，相比骁龙8单核提升约5% ，多核提升约10% ，相比天玑9000 ，骁龙8单核提升约2% ，多核提升不到1% ，因此在CPU跑分上面，骁龙8+也就是天玑9000的水平。

相比CPU跑分，能耗表现才是最关键的，因为条件限制，目前只能测试峰值的能耗，骁龙8+的单核能耗3.7W ，全核能耗8.7W ，而骁龙8的单核能耗是3.8W ，全核能耗9.4W ，天玑9000的单核能耗是3.5W ，全核能耗8.3W 。
实话实说，无论是骁龙8+还是天玑9000 ，它们的峰值能耗都不怎么样，不过换了工艺后，骁龙8+在频率提升了情况下，能耗表现还是比骁龙8更强，从这一点来看，骁龙8+在日常使用中的能耗发热表现更好是没有什么意外了。

至于GPU部分，骁龙8+的跑分相比骁龙8提升10%以上，峰值能耗9.1W ，而骁龙8的峰值能耗是9.8W ，天玑9000的峰值能耗8.5W ，三者的峰值能耗也都不算低。从GPU的能效比来看，骁龙8+的GPU能效比要高于骁龙8和天玑9000 。
在原神的游戏测试中，都去掉了云控之类的限制，可以看到骁龙8+的帧率曲线更加优秀，不仅平均帧率更高，而且高帧率的保持时间也更长，功耗上面，骁龙8+的主板功耗6.4W ，这个功耗明显低于骁龙8的7.4W和天玑9000的7W 。

从爱否科技等媒体的测试情况来看，虽然骁龙8+的峰值能耗依旧不低，但是在峰值性能下有明显的能效比提升，而峰值点的能效往往都不是最好的，这也就意味着在日常使用中，骁龙8+会具有更好的能效表现，相比骁龙8肯定会有更好的日常体验。
当然这次的测试机是参考设计研发机，并不是最终量产版的产品，所以这些测试只能作为一个参考，毕竟之前出现过天玑9000的研发机和量产机之间差异比较大的事情，所以暂时不要急着拉高预期，还是等量产机的测试吧。
