|电线上为什么要穿一个磁环？

2022-09-06 21:50·结构拆想

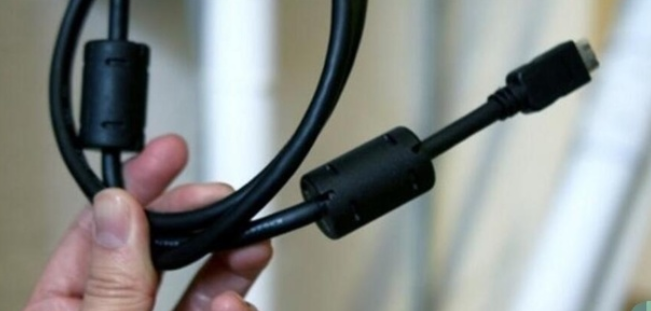

数据线上的磁环
很多人不知道有些电器的电线上为什么要穿一个磁环？
其主要作用是对EMC滤波与抑制作用：
当电感不能用于高频时怎么办？使用铁氧体磁珠或磁环是个办法，铁氧体材料是铁磁或铁镍的合金，这种材料有很高的高频磁导率和高频阻抗，同时线绕间电容最小。铁氧体磁珠通常用于高频场合；低频时，电感小，线损小；高频时，其基本上是电抗性的，且与频率有关实际上铁氧磁珠是RF(射频）能量的衰减器.
铁氧体磁性材料是由锰、镍、锌、铜等合金组成的. 其主要特点是电阻率远大于金属磁性材料，这就抑制了涡流的产生. 使铁氧体磁性材料用于高频领域. 首先按照预定配方比例，把高纯粉状的氧化物混合均匀，再经过煅烧、粉碎、造粒各煅压成型，在高温（1000~1400度）下进行烧结。烧结出铁氧体制品通过机械加工获得成品尺寸。不同用途要选用不同的铁氧体材料，按照不同的适用频畜牧范围，铁氧体分为中低频段（20~150KHZ)、中高频段（100~500KHZ）及超高频段（500KHZ~1MHZ).
实际上，用电感和电阻的并联能更好地解释铁氧磁珠。低频时，电感将电阻短路；高频时，感抗很高，电流只能流经电阻。根据抑制与干扰频率的不同，选择不同磁导率的铁氧材料铁氧材料的磁导率越高，低频阻抗越大，高频阻越小。另外，磁导率高的铁氧材料介电常数较高，当导体这穿过时，形成寄生电容较大，这也降低了高频阻抗.
铁氧体磁环的尺寸确定：磁环内外径差越大，轴向越长，阻抗越大。但内径一定要包紧导线。因此，要获得较大的衰减，应尽量使用体积较大的磁环.
共模扼流圈的匝数：增加穿过磁环的匝数可以增加低频的阻抗，但是由于寄生电容增加，高频阻抗会减小，所以盲目增加匝数来增加衰减量是一个常见的错误。当需要抑制的干扰频带较宽时，可在两个磁环上绕不同的匝数.
铁氧体磁珠属于“能耗型设备” 。它以热的形式耗高频能量。这只能用电阻的特性而不是电感的特性来解释.
