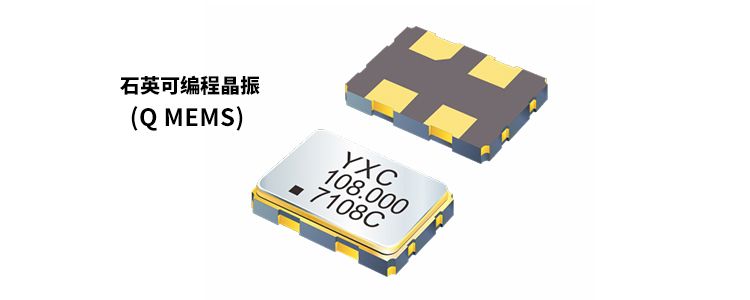

什么是石英可编程晶振?可编程晶振实为有源晶振 , 石英可编程(Q MEMS)具有高稳定、高精度等优越性能的石英材料[QUARTZ
和[MEMS
组合而成的造词 , 以石英为原料进行精微加工(光刻)并可以提供的小型化、高性能的晶体元器件被称为[Q MEMS


一般来说 , 可编程晶振就是把你的晶振参数 , 如频率偏差、工作电压、负载电容、频率等提供给晶振厂家 。 通过电脑等设备编程 , 将频点、精度、频差等些参数写入空白芯片 。
通常 , 可编程晶振的出样时间仅为2秒 , 批量生产周期为1-3天 。 我们知道 , 常规的无源晶振或有源晶振 , 晶圆有库存时 , 最快生产交期为2-3周 , 常规交期约为4-6周 , 特殊期为2-3个月 。
因此 , 在定制交期方面 , 可编程晶振不仅在交付时间短方面有优势 , 在频率等性能方面也有优势 , YXC石英可编程晶振支持1-15000Mhz任意频点定制 , 并精确输出到小数点后6位;支持1.8V、2.5V、3.3V多种工作电压匹配;支持10PPM、20PPM、25PPM、50PPM等多种精度匹配;国际标准QFN尺寸有7050、5032、3225、2520、2016五个封装 , 为满足市场小型化的发展趋势 。

石英可编程晶振广泛应用于5G通讯、工业控制、车载、消费电子、光电技术及各种变频调速设备等通讯设备 。
【芯片|解读!什么是可编程晶振?】目前对于可编程晶振芯片价格方面是不确定 , 因为选择不同的可编程晶振厂家 , 价格和技术方面都是不同的 , 因为影响芯片的价格主要是技术和生产的因素都是能够影响到价格的 。
