前文了解到无线电信号的产生基本原理 , 无线电广播的基本原理 , 以后就要逐渐接触到实际电路制作领域了 。 要学习无线电电子电路制作 , 首先要了解基本电子元件的电路符号与实物形态 , 本章讲解基本电子元件实物与电路符号 。
一个正常可以工作的电路不能没有电源 , 下面图贴出来电源、导线、公共点、接地、输入输出端子的图形符号 。
接下来了解电感(Inductor)简称L , 与变压器(Transformer)简称B 。
空芯电感匝数少电感量小 , 多用于10MHz以上的信号频率 。 可调磁芯电感的电感量可变多用于可调频率的振荡、调谐放大电路 。 固定磁芯色环电感一般电感量是标准E24系列数值 , Q值不高多用与高频放大电路的电源退耦滤波电路 。 固定磁环电感因磁环材料不同工作频率从数十KHz到数百MHz都可用 , 用途相对广泛 。
铁芯电感多用于低频滤波
铁芯多绕组变压器用于需要多组供电电压的电路和设备

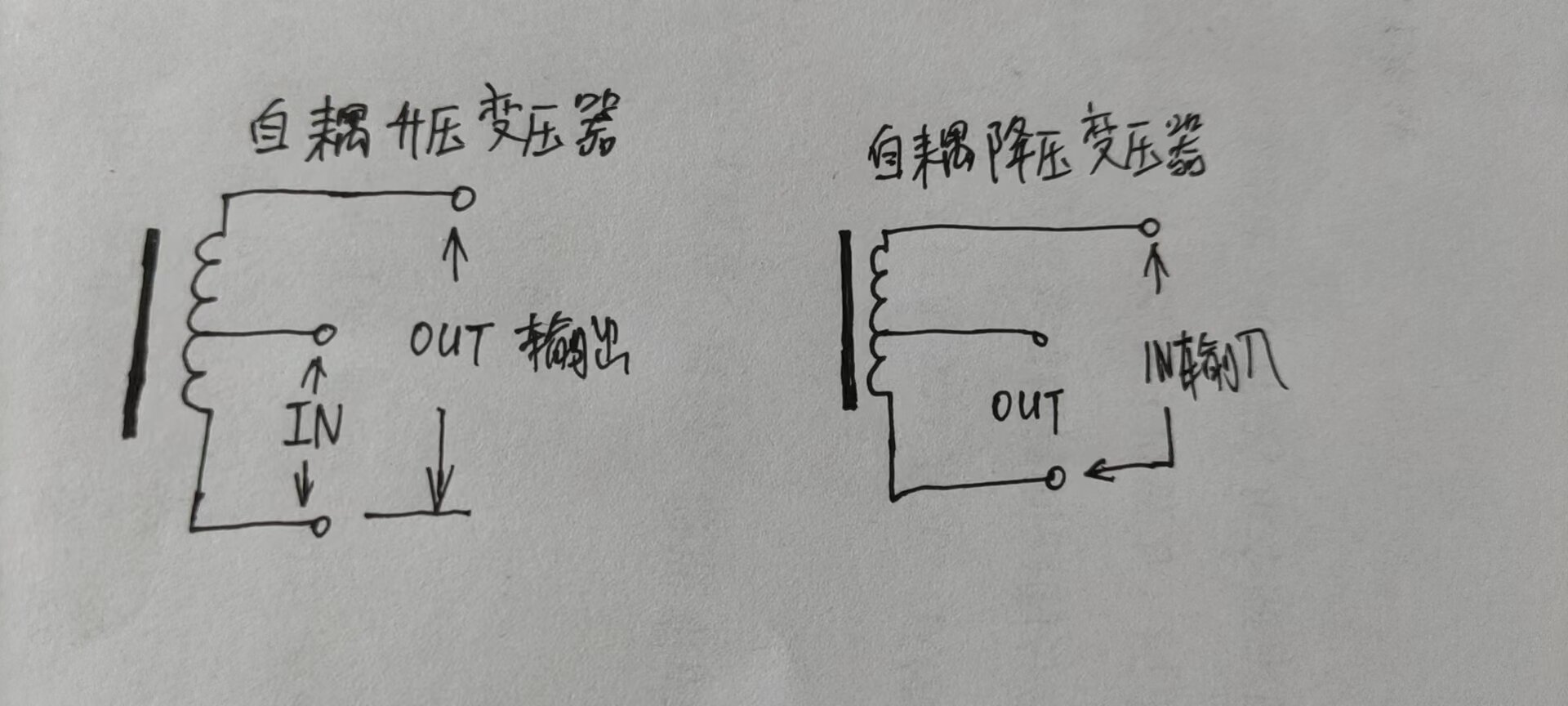

铁芯自耦变压器用于不需要隔离的供电或音频阻抗匹配等场景 , 好处是节省材料 , 上图为自耦升压降压变压器
【集成电路|学习无线电电子制作的必要条件之一---基本电子元件实物与电路符号】开关电源变压器由于工作频率高于工频很多 , 磁路材料必须用铁氧体磁芯
中频变压器多用于接收发射电路中频部分的谐振回路与后级阻抗变换
电阻(Reesistance)简称R也是很重要的一种电路元件 , 大致分为固定电阻和可变电阻 , 封装各不相同 , 见下图
常用的固定电阻和可变电阻 , 专用领域如射频负载电阻没有上实物

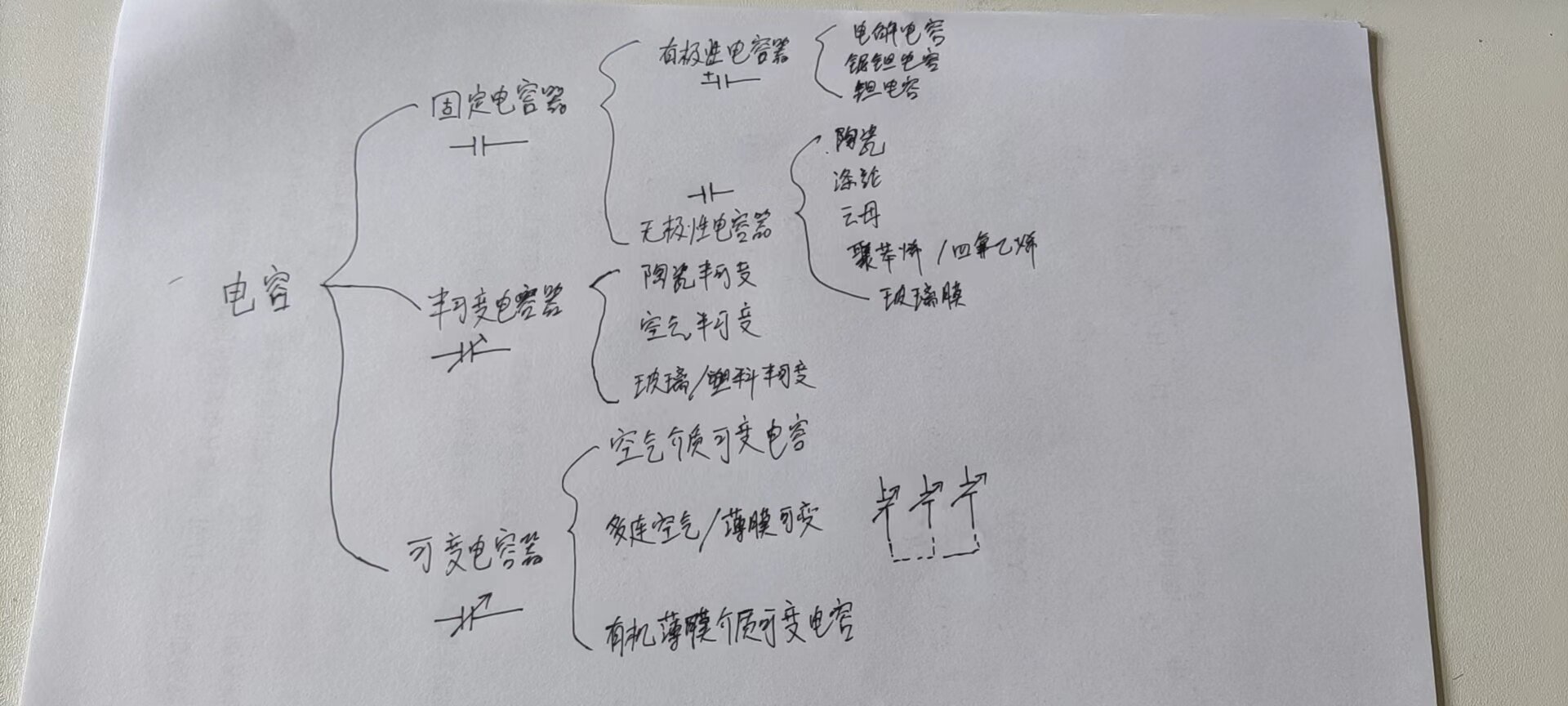

接下来说电容(Capcitor)简称C , 电容是个大家族 , 细分有很多种 , 下图大致写了分类 , 仍然有部分用途的电容没写上 。
下面列举几个种类电容的实物
铝电解和钽电解电容 , 贴片铝电解未列出
云母未列出
陶瓷与云母半可变电容 , 有机薄膜、空气介质和贴片封装的未列出

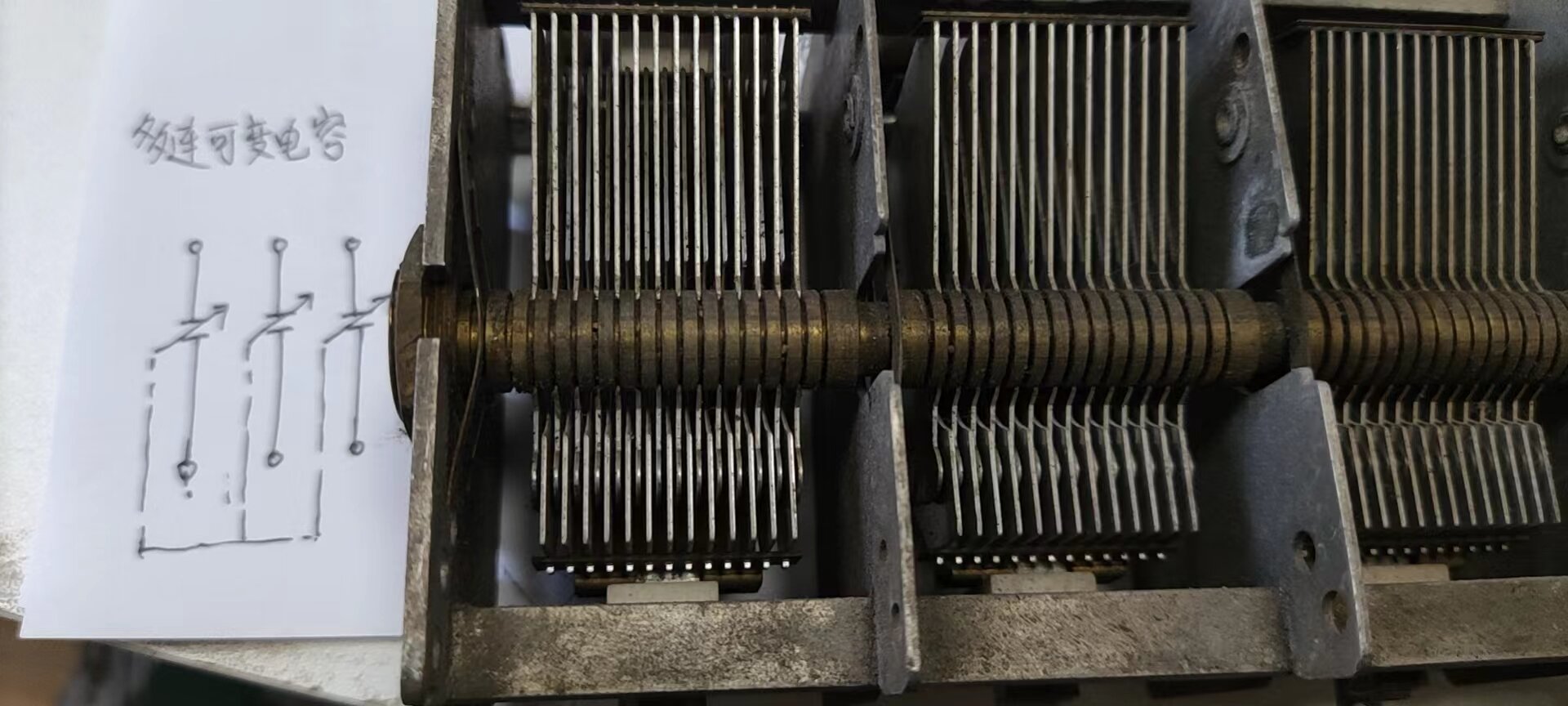

多连空气可变电容
二极管(Diode)简称D , 在电路中亦是重要一员不可或缺 , 大致见下图
常用二极管类型 , 下面是二极管桥做整流使用 , 大功率二极管与射频使用的PIN二极管没有贴上
无线电电路的重臣--晶体三极管(Crystal Triode)、场效应管(Field effect Transistor)与集成电路(Integrated circuit) , 三极管、场效应管分高低频、大中小功率 , 集成电路更是功能种类繁多 , 贴上来几个供参考
几个代表性的管子 , 各种型号数量甚巨无法一一列举
