高速光耦与普通光耦区别在结构当面 , 高速光耦与普通光耦是不一样 , 高速光耦的结构是光敏二极管+放大驱动电路 , 普通光耦的结构是光敏三极管(+放大驱动电路) 。 光敏二极管的响应速度(上升下降时间)是纳秒级 , 光敏三极管的响应速度(上升下降时间)是微秒级 。 不是说普通光耦工作在线性区它就能高速 , 它固有的响应时间就限死了它想快也快不起来 。 另外如果普通光耦工作在线性区 , 那它也会受限截至频率Fc(Cut-offFrequency)这个参数 , 普通光耦这个Fc基本在50KHz左右(测试条件VCC=5v、IC=5ma、RL=100R , RL加大Fc更小 , RL=1K时 , Fc大约在10KHz左右) , 像TLP521 , Fc约50KHz , PC817 , Fc约80KHz , CNY117 , Fc约250KHz 。
当然有些普通光耦在调大驱动电流(到200MA)/减小负载电阻(到500OHM)/优化驱动脉冲等情况下的确实能达到500KHz这样的速度 。

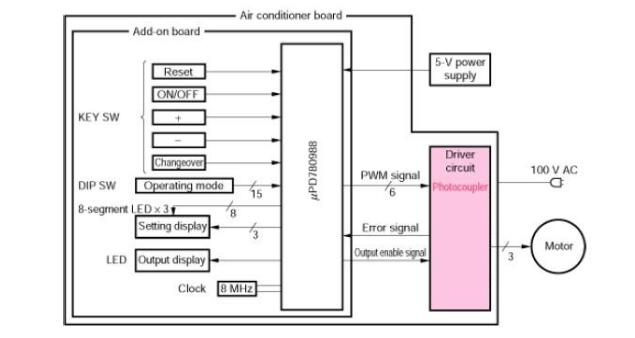

高速光耦的应用1、高速光耦应用在空调
2、高速光耦应用在驱动电源
