【USB|+/-USB 5V电源输入的18V隔离DC-DC转换器双电源输出】
文章图片

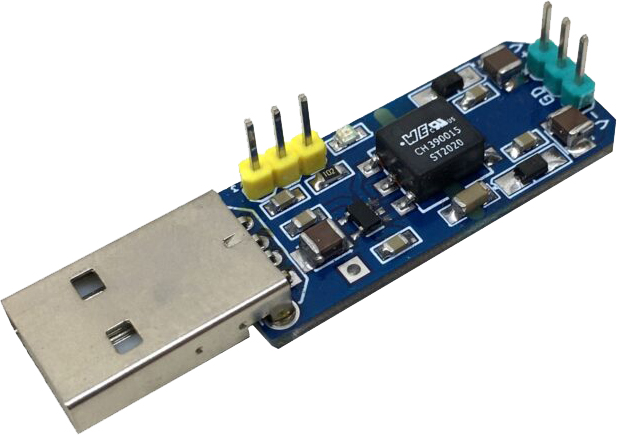

这是一个微型DC-DC转换器 ， 具有来自单个5V DC电源或USB电源的双输出（例如 ， 来自5V/USB的+/-18V） 。 迷你电路板将适合小空间 ， 并能高效运行 。 基本上 ， 电路将5V/USB电源传输到输出端+/-18V ， 5V/USB电源和输出之间没有直接连接 。 电源隔离可防止接地回路 ， 并在输入和输出之间提供高抗噪性 。 该项目基于SN6501芯片 ， 该芯片为振荡器/功率驱动器 ， 专为小功率器件设计 。 该设备从5V/USB电源驱动一个轻巧的中心抽头变压器主电源 ， 副电源侧提供未经调节的双输出 ， 可根据需要进一步调节（例如+/-5V、+/-12V） 。 一个非常简单的工具 ， 用于测试和运行需要单输入双输出的工业、科学项目、PLC和I/O模块 。 D2电源LED ， CN1 USB A型连接器 ， 用于USB电源输入 ， CN3无隔离3.3V和5V直流输出 ， CN2无调节双18V输出 。
SN6501振荡器：当设备电源达到其标称值±10%时 ， 振荡器完全工作 。 当VCC=5 V±10%时 ， 电源电压和工作温度的变化会使开关频率在300 kHz和620 kHz之间变化 。
SN6501是一款变压器驱动器 ， 专为使用推挽拓扑的低成本、小尺寸、隔离DC-DC转换器而设计 。 该装置包括向栅极驱动电路馈电的振荡器 。 门驱动器包括分频器和先断后通（BBM）逻辑 ， 提供两个互补输出信号 ， 交替打开和关闭两个输出晶体管 。 振荡器的输出频率由一个异步分频器向下分频 ， 该分频器提供两个占空比为50%的互补输出信号 。 随后的“先断后通”逻辑在两个信号的高脉冲之间插入死区时间 。 产生的输出信号表示输出晶体管的栅极驱动信号 。 如功能框图所示 ， 在任何一个门可以假设逻辑高之前 ， 必须有一个短时间段 ， 在此期间 ， 两个信号都是低的 ， 两个晶体管都是高阻抗的 。 这段短时间称为先中断后接通时间 ， 是为了避免主电源两端短路 。
注：除隔离+/-18V外 ， 该电路还提供150mA时的3.3V DC和200mA时的5V DC 。 3.3V和5V输出均为非隔离型 。
特征
输入5V DC@500mA（电源或USB电源）输出未调节+/-18V DC输 出电流80mA（40mA+40mA）输出3.3V DC@150mA非隔离LDO输出5V DC@200mA非隔离DPCB尺寸37.15 x 15.56 mm 。
