该模块是一个非隔离7A DC-DC转换器 。 该模块可将7V至50V之间的任何直流电压转换为5V直流电压 ， 负载电流高达7A 。 该项目是围绕LM5116宽范围同步降压控制器IC设计的 。 该设计包括6uH环形电感和两个N沟道MOSFET 。 工作频率为250 KHz 。 LM5116是一种同步降压控制器 ， 用于高压或广泛变化的输入电源的降压调节器应用 。 该控制方法基于利用模拟电流斜坡的电流模式控制 。 电流模式控制提供固有的线路前馈、逐周期电流限制和易于环路补偿 。 仿真控制斜坡的使用降低了脉宽调制电路的噪声灵敏度 ， 允许可靠控制高输入电压应用中所需的极小占空比 。 工作频率可编程范围为50 kHz至1 MHz ， LM5116通过自适应死区时间控制驱动外部高压侧和低压侧NMOS电源开关 。 用户可选择的二极管仿真模式启用不连续操作模式 ， 以提高轻负载条件下的效率 。 低静态电流关闭将禁用控制器 ， 并且消耗的总输入电流小于10μA 。 附加功能包括高压偏置调节器、自动切换到外部偏置以提高效率、热关机、频率同步、逐周期电流限制和可调线路欠压锁定 。 该设备采用功率增强型HTSSOP-20封装 ， 具有裸露的芯片连接垫 ， 以帮助散热 。

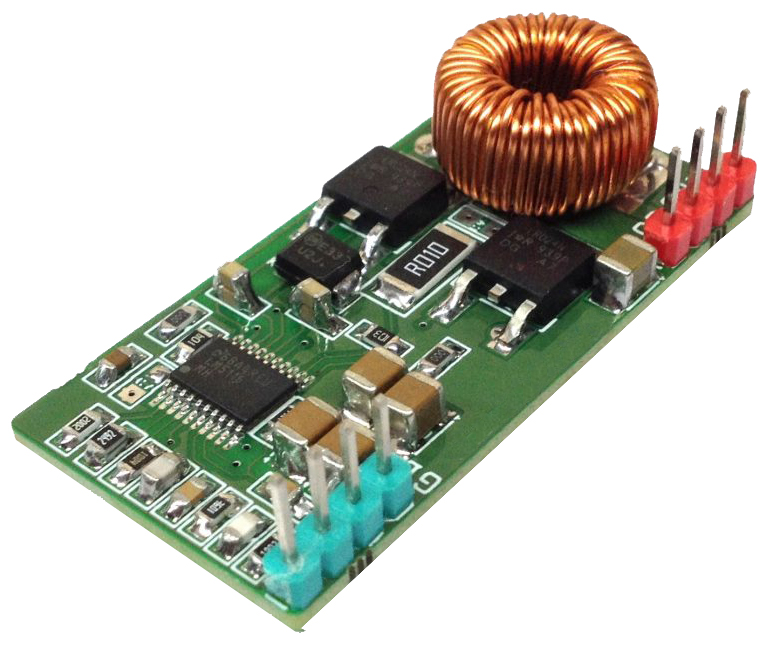

电路板
特性：具有宽工作范围7V–50V 输出 5V 直流负载电流高达7A 热关机 工作频率250Khz
PCB尺寸45.04 x 22.82 mm
【控制器|50V至5V@7A同步降压（降压）转换器LM5116】电路图
