将两颗ESP32 SoC串行连接 ， 各自安装一个外部 (Wi-Fi) 天线后再套上一个漂亮的外壳 。 该设备将能够实现许多有趣的功能 。 基于功能强大的ESP32 ， 设计实现了ESPGateway 网关设备 。

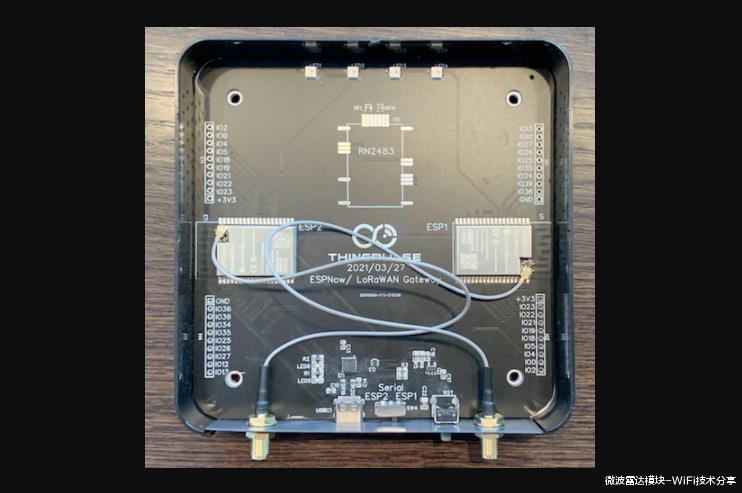

ESPGateway由两个带有IPEX天线的ESP32-WROVER-IB模组构成 。 两颗 ESP32 通过两条 GPIO 线（例如使用串行协议）相互通信 ， 均可使用两个 WS2812b-3535 可寻址 RGB LED 来显示网关状态 。
ESP32-WROVER-IB是通用型 Wi-Fi + Bluetooth + Bluetooth LE MCU 模组 ， 功能强大 ， 用途广泛 ， 可以用于低功耗传感器网络和要求极高的任务 ， 例如语音编码、音频流和 MP3 解码等 。
ESP32-WROVER-IB集成了一个外部天线连接器 ， 可与外部天线搭配使用 ， 配置了 4 MB SPI flash 和 8 MB SPI PSRAM 。
ESP32-WROVER-IB采用的芯片是 ESP32 系列的 ESP32-D0WD 。 ESP32-D0WD芯片具有可扩展、自适应的特点 。 两个 CPU 核心可以被单独控制 。 CPU 时钟频率的调节范围为 80 MHz 到 240 MHz 。
用户可以关闭 CPU 的电源 ， 利用低功耗协处理器监测外设的状态变化或某些模拟量是否超出阈值 。
可以使用连接到CP2104/2串口转UART芯片的USB-C插口对ESP32进行编程；也可以使用设备背面的切换开关 ， 选择当前连接到UART芯片的ESP32 。
ESP32集成了丰富的外设 ， 包括电容式触摸传感器、霍尔传感器、SD 卡接口、以太网接口、高速 SPI、UART、I2S 和I2C 等 。
Wi-Fi 支持极大范围的通信连接 ， 也支持通过路由器直接连接互联网；而蓝牙可以让用户连接手机或者广播 Bluetooth LE Beacon 以便于信号检测 。
两个 ESP32模组能够让用户更灵活地实现并发通信功能 ， 支持 Wi-Fi、ESP-Now ， Wi-Fi + Bluetooth LE 等通信 。
与纯 PCB 板载天线相比 ， 外部天线扩展了网关的覆盖范围；一颗 UART 芯片可简化使用；WS2812B 状态 LED 支持用户分别在两个 ESP32 模组上显示网关状态 。
ESPGatway 适用于广泛的应用 ， 例如：基于手机信标信号的 Paxcounter ， 可实时统计人流量；支持 ESP-Now 协议的 Wi-Fi 网关 ， 可为电池供电设备节省能耗；蓝牙网关 ， 可与 Bluetooth LE 设备通信；LoRaWAN 网关（不包括 RN2483 模组） 。
ThingPulse为ESPGateway 中的每个 ESP32 都提供了 18 个 GPIO 引脚 ， 以及 3V3 和 GND 引脚 ， 方便用户对设备进行扩展 ， 添加传感器、显示器和执行器等 。
ESP32的睡眠电流小于 5 μA ， 使其适用于电池供电的可穿戴电子设备 。 模组支持的数据传输速率高达 150 Mbps ， 天线输出功率达到 20 dBm ， 可实现最大范围的无线通信 。
因此 ， 这款模组具有行业领先的技术规格 ， 在高集成度、无线传输距离、功耗以及网络联通等方面性能极佳 。
【芯片|基于ESP32芯片模组，设计了ESPGateway网关设备，飞睿科技乐鑫代理】ESP32 支持多个外部QSPI flash静态随机存储器 (SRAM) 。 ESP32 还支持基于 AES 的硬件加解密功能 ， 从而保护开发者flash中间的程序和数据 。
