【支付宝|荣耀X10维修过程】
文章图片

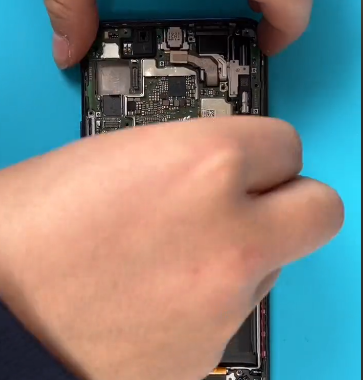

这是粉丝寄来的一台荣耀X10 ， 摔坏之后维修过 ， 但是没有修好 ， 里面有几万块钱的账单着急要用 ， 希望波哥团队能尽力抢救一下 。 我们拆开手机 ， 发现果然已经被维修过 ， 主板的屏蔽罩都被剪掉了 。 我们接上电源表测试 ， 按下开机键 ， 发现电流是可以开机的 ， 但是屏幕却不显示 ， 这种情况基本可以断定是主板问题 ， 如果是屏幕问题应该就不会发到我们这里来了 ， 但我们还是要拿来一块好屏幕来装机测试确定一下 。

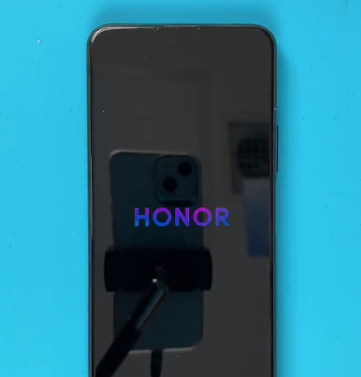

接好电源表 ， 再次按下开机键跑 ， 屏幕也无法显示 ， 果然不出我们所料 ， 就是主板的问题 。 我们打开主板原理图来分析一下 ， 这就是荣耀X10显示IC的原理图 。 显示IC想要工作的话需要满足几个条件 ， 第一是供电 ， 可以看到它的供电输入是VBS ， 也就是主板的主供电 ， 进来之后分两路 ， 一路送给背光灯升压电感 ， 另一路送给显示升压电感 ， 也就是说这可显示IC ， 同时还负责背光灯电路 。 第二是控制部分 ， 分别是显示背光灯使能信号 ， 还有两路LC总线电路 ， 下面还有两路偏压使能信号 ， 整个控制部分都是直通CPU的 。 第三是下面一个显示升压自举电容 ， 这些条件同时满足之后 ， 显示SA才会开始工作 ， 然后输出这两路分别为正负5.5伏显示供电 ， 再接好屏幕的状态下 ， 在下面这几个电容上是可以测得到的 。 我们跳转到点位图再来查看这两科 ， 就是升压电感 ， 我们需要测到主供电电压 ， 这两颗电容是正负五伏 ， 显示输出电压 ， 我们接好电池开机之后立刻来测试升压 ， 电感上可以测到3.6几伏的电压 ， 但是下面两颗电容上却测不到正负5.5伏 ， 也就是说显示芯片压根就没有工作 。 这种情况有可能是显示芯片本身损坏 ， 也有可能是我们刚才查看的控制部分或者是自己升压电路出问题导致的 。
故障进一步缩小 ， 我们将主板拆出来看一下 ， 显微镜下观察 ， 主板显示内联座旁边直通CPU的mpi总线都已经被全部短接了 。 再来查看显示部分已经被维修过 ， 芯片也应该被更换过了 ， 既然上个师傅已经发现了问题 ， 为什么最终没有修好呢？我们继续将显示芯片拆下来看一下 ， 趁热将焊盘处理干净 。 我们从上拆下一颗 ， 确定好的显示芯片安装上去 ， 万一上个师傅换的显示芯片是坏的 ， 我们不就捡钱了吗？我们装机再来测试 ， 接好屏幕和电源表之后 ， 按下开机键 ， 电流显示可以开机了 ， 但是屏幕依然不显示 ， 不出意外 ， 捡钱失败 。 我们继续再次将主板拆出来 ， 然后再次拆下显示IC 。 接下来我们要使用万用表打一下显示IC的阻值 ， 因为显示IC的控制部分都是底角直通CPU的 。 打完组织果然发现了异常 ， 我们发现这个脚位变成了OL无穷大 ， 在图纸上查找发现它是直接通向CPU的 。 我们双击这个断线的脚位 ， 跳转到原理图 ， 断线的脚位是主板的第三脚 ， 英文标注是CPU送过来的 。
这个信号送不过来 ， 显示SE肯定是不工作的 ， 看来我们只能拆下CPU尝试去维修了 。 这时我们想起刚才我们安装的是NOVA4E的显示芯片 ， 芯片相同 ， 它们的底角功能就是相同的 ， 于是我们打开了NOVA4E的原理图 ， 发现同样是第三角 ， NOVA4E上标注的是1.8伏 ， 也就是说这个信号是以1.8伏的高电平电压的形式从CPU送过来的 ， 那么我们接一个1.8伏的高电平电压 ， 是不是它就可以正常工作了呢？
