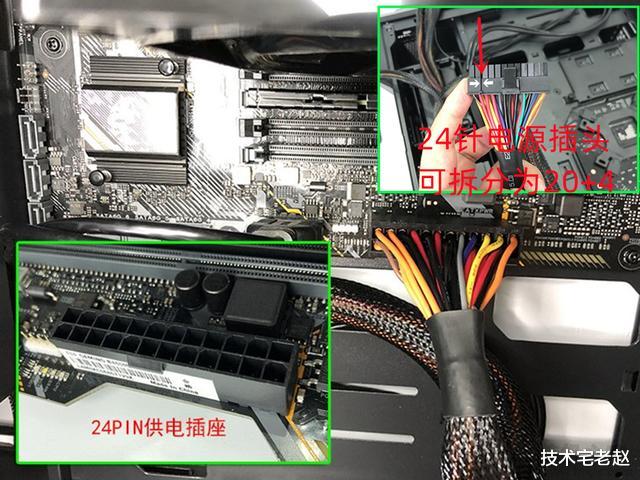

ATX主板电源接口插座为双排24针，对应ATX电源的主板供电输出插头也为24针。同时，为了兼容部分早期20针供电主板， ATX电源输出插头设计为可拆分的20针+4针的形式。

下面我们详细介绍ATX电源每一个针脚的定义和具体规范，由于ATX主板插座和ATX电源设计规范都遵循ATX架构的相关标准，所以不涉及具体品牌及型号。
针脚定义

ATX架构及相关标准是由英特尔公司（intel）提出并制定，按照Intel所定义的电源规范，可以利用线材颜色来区分各个针脚的电压和用途，各电源线颜色与用途如以下所示：

红色：＋5V 提供+5V电源
黄色：＋12V 提供+12v电源
橙色：＋3.3V 提供+3.3v电源
紫色：＋5V（5VSB）主板待机电压，关机仍然存在
绿色：PS－ON 开机信号线
灰色：Power Good /PWR-OK/PWR-GD ，信号反馈线
黑色：COM/GND (地线)
【主板|我们每天都使用电脑，电脑的ATX电源你真的了解吗？】蓝色：-12V 提供负12V电源
白色：-5V （现已淘汰）
ATX主板电源插座及ATX电源插头为双排24针，从左到右第一排为1至12针，第二排为13至24针，相较于20针双排插座， 24针插座增加了+12v、+3.3V、+5v三个输出和一根地线，但其第1至10针、13至22针的排列及定义与20针插座相同，它们的排列分布如下图所示：

各针脚顺序及颜色排列如下：
针脚名称颜色
1 +3.3V 橙色
2 +3.3V 橙色
3 GND 黑色
4 +5V 红色
5 GND 黑色
6 +5V 红色
7 GND 黑色
8 PWR_OK 灰色
9 5VSB 紫色
10 +12V 黄色
11 +12V 黄色
12 +3.3V 橙色
13 +3.3V 橙色
14 -12V 蓝色
15 GND 黑色
16 PS-ON 绿色
17 GND 黑色
18 GND 黑色
19 GND 黑色
20 -5v 白色
21 +5v 红色
22 +5v 红色
23 +5v 红色
24 GND 黑色
ATX电源的特点及初步判定是否损坏
ATX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用\"+5VSB、PS-ON\"的组合来实现电源的开启和关闭，只要控制\"PS-ON\"信号电平的变化，就能控制电源的开启和关闭。
当\"PS-ON\"小于1V伏时开启电源，大于4.5伏时关闭电源。电脑主板上开机按钮的两根线分别连接绿色线（PS-ON）和黑色线（GND）而且部分正负极。按下开机键时，相当于将绿、黑两根线短接，将PS-ON短接至GND ，使PS-ON上电平信号拉低至1V以下， ATX电源就可以开启并输出各路供电。正是因为这一特点，我们可以在没有主板的情况下初步检测电源是否损坏，只需用金属导线短接ATX电源插头的任意绿、黑两条线，只要风扇转动，就可以初步判定ATX电源正常。
