0组成:电源 复位 时钟 调试接口 启动
1、电源 : 一般3.3V LDO供电 加多个0.01uf去耦电容
2、复位:有三种复位方式:上电复位、手动复位、程序自动复位
通常低电平复位:(51单片机高电平复位 , 电容电阻位置调换)
上电复位 , 在上电瞬间 , 电容充电 , RESET出现短暂的低电平 , 该低电平持续时间由电阻和电容共同决定 , 计算方式如下:t
= 1.1RC(固定计算公式) 1.1*10K*0.1uF=1.1ms
需求的复位信号持续时间约在1ms左右 。
手动复位:按键按下时 , RESET和地导通 , 从而产生一个低电平 , 实现复位 。

编辑
3、时钟 : 晶振+起振电容 +(反馈电阻MΩ级)
如使用内部时钟:
1)对于大于100脚或144脚的产品 , OSC_IN应接地 , OSC_OUT应悬空 。
2)对于少于100脚的产品 , 有2种接法:
OSC_IN和OSC_OUT分别通过10K电阻接地 。 此方法可提高EMC性 。
32.768KHZ:可选择只接高速外部时钟8MHZ或 既多接一个32.768MHZ的外部低速时钟 。
32.768KHZ时钟作用:用于精准计时电路 万年历
通常会选择32.768KHz的晶振 , 原因在于32768=2^15 , 而嵌入式芯片分频设置寄存器通常是2的次幂的形式 , 这样经过15次
分频后 , 就很容易的1HZ的频率 。 实现精准定时 。 用于精准计时电路 万年历
晶振:一般选择8MHZ 方便倍频
有源:更稳定 成本更高 需要接电源供电 不需要外围电路 3脚单线输出
无源:精度基本够 方便灵活 便宜 最大区别:是否需要单独供电 无源晶振需要外接起振电容:晶振的两侧有两个电容
OSC——OUT不接 , 悬空

作用:
1、使晶振两端的等效电容等于或接近于负载电容;
2、起到一定的滤波的作用 , 滤除晶振波形中的高频杂波;
该起振电容的大小一般选择10~40pF , 当然根据不同的单片机使用手册可以具体查阅 , 如果手册上没有说明 , 一般选择20pF、30pF即可 , 这是个经验值 。
调整电容可微调振荡频率:
一般情况下 , 增大电容会使振荡频率下降 , 而减小电容会使振荡频率升高 ,
反馈电阻:1M 负反馈 同时也是限流
1、连接晶振的芯片端内部是一个线性运算放大器 , 将输入进行反向180度输出 , 晶振处的负载电容电阻组成的网络提供另外180度的相移;整个环路的相移360度 , 满足振荡的相位条件 ,
2、 晶振输入输出连接的电阻作用是产生负反馈 , 保证放大器工作在高增益的线性区 , 一般在M欧级;
3、 限流的作用 , 防止反向器输出对晶振过驱动 , 损坏晶振 , 有的晶振不需要是因为把这个电阻已经集成到了晶振里面 。

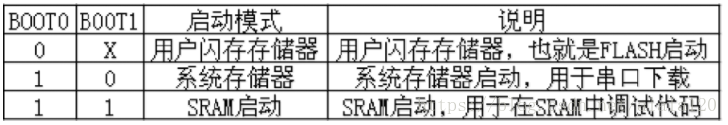

4、启动:用户使用通常都设置成Boot0 Boot1均为0即均为低电平
M3核的器件有3种启动方式 , M4的有4种 。 通过BOOT0 , BOOT1的电平进行选择 。

STM32三种启动模式对应的存储介质均是芯片内置的 , 它们是:
1)用户闪存 = 芯片内置的Flash 。
2)SRAM = 芯片内置的RAM区 , 就是内存啦 。
3)系统存储器 = 芯片内部一块特定的区域 , 芯片出厂时在这个区域预置了一段Bootloader , 就是通常说的ISP程序 。 这个区域的内容在芯片出厂后没有人能够修改或擦除 , 即它是一个ROM区 , 它是使用USART1作为通信口 。
