AMD已经官方披露了Zen4架构的规划 , 包括消费级的锐龙、数据中心级的霄龙 , 都是5nm工艺 。
Zen4产品在桌面命名为锐龙7000系列(Raphael) , 新的AM5 LGA1718封装接口 , 支持双通道DDR5、PCIe 5.0 , 下半年发布 。

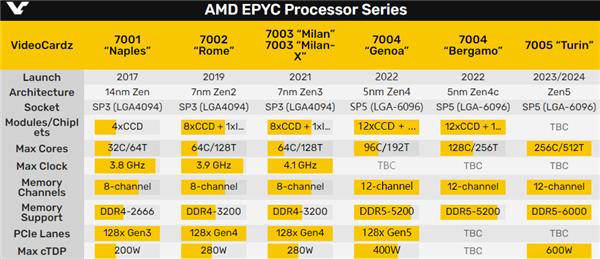

在数据中心则是霄龙7004系列(Genoa) , 新的SP5 LGA6096封装接口 , 最多96核心192线程 , 支持12通道DDR5、128条PCIe 5.0 , 下半年登场 。
还有个衍生版Zen4c(Bergamo) , 针对云服务优化 , 最多128核心256线程 , 明年初推出 。

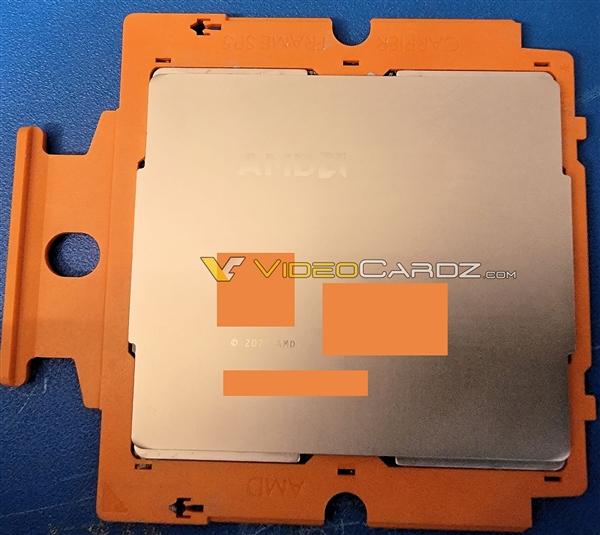

日前我们曾见过一张Zen4霄龙的谍照 , 但只有正面 。 现在新的谍照来了 , 正方面都有 。

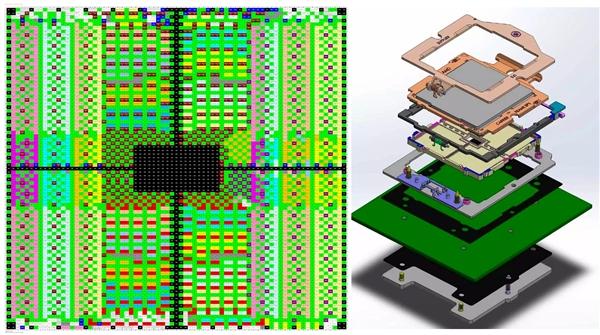

这也是第一次看到新的SP4 LGA6096封装接口 , 密密麻麻的6096触点 , 分成了四组 , 每一组都是1524个 , 这已经比AM3接口的针脚数(1331个)都要多了 。
事实上 , SP5接口的针脚/触点定义、安装支架结构 , 早在去年就随着某厂商被黑而泄露了 。
这颗样品是入门的16核心32线程 , 最高加速频率3.7GHz , 热设计功耗195W , 但只是样品规格 , 不代表最终SKU 。
更有趣的是 , 同时爆出的还有X光下的照片 , 可以看到内部三颗芯片:居中大的是负责输入输出的IOD , 左右各有一颗CCD , 显然每颗只有8个核心 。
如果要凑够96个核心 , 那就得12颗CCD , 这和AMD此前公布的示意图布局完全相符 。

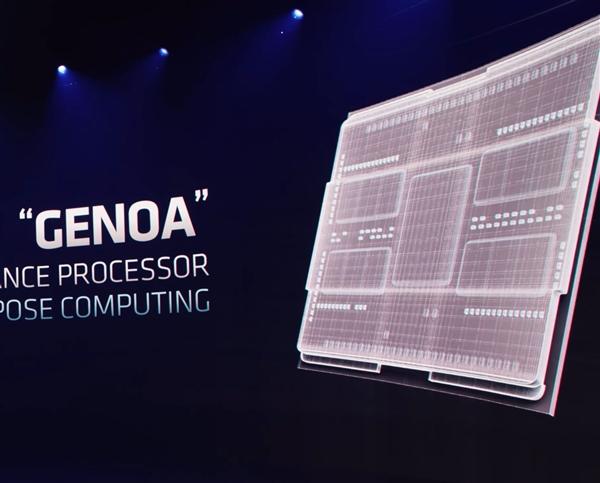

AMD之前公布的内部示意图
【AMD|果然这样!X光下看AMD Zen4:16核心只是开胃菜】猜测的Zen4 96核心霄龙每部布局图
