以下内容由深圳市金怡智能有限公司 ， 中国区海克斯康三坐标代理为您提供：
测量机实现精确测量与划线
面临的挑战问题：
A&A工业公司在制造半导体领域使用的铝和不锈钢真空管部件方面富专长 。 他们所制造的部件小到小型电视机大到像汽车那样大 。 为保证这些部件的准确性 ， A&A工业公司需要将全面的质量管理贯彻到每一个环节 。
海克斯康的解决方案：

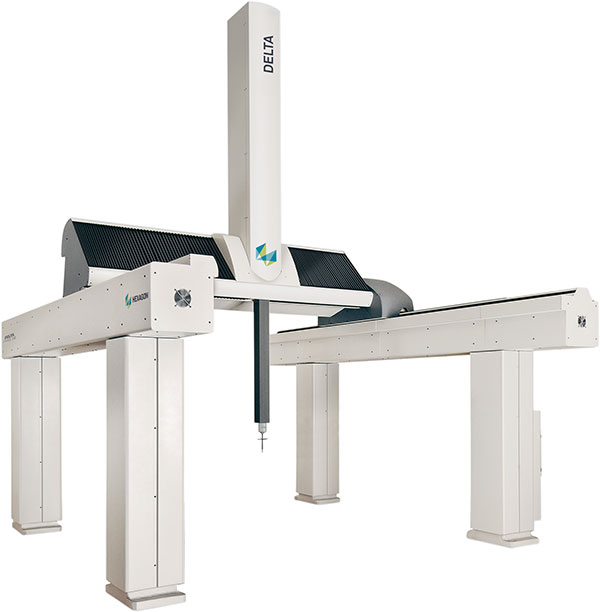

两台Hexagon计量产业集团的测量机：一台SCIROCCO以及一台新型龙门式测量机DELTAHA ， 这两台机器都放置在生产现场 。 测量机是贯彻质量承诺的重要部分 ， 保证了A&A工业公司所有的制造工件满足客户的要求 。 SCIROCCO是一台高精度、高速度的坐标测量系统 ， 专为过程控制而设计 。 DELTA测量主要用来过程检测 。 当一个工件加工后 ， 将会被运到测量机上 ， 在那里 ， Evans或者是另外一个操作者将使用PC-DMIS通用测量软件运行工件检测程序 。 公差要求将根据具体工件 ， 从0.03只有几个微米 。
对于A&A工业公司来说 ， DELTA测量机的另外一个附加值就是可以用来划线 。 很多大型焊接件要求根据其外形进行焊接 ， 但由于其外形的不规则 ， 使得恰当的定位非常困难 。 较花钱加工固定夹具 ， Evans和他的同事利用DELTA测量机在工件上划线 。 焊接部门然后根据划线进行定位 。 Evans预计通过将测量机用到划线工件使得A&A工业公司节省了数万元 。

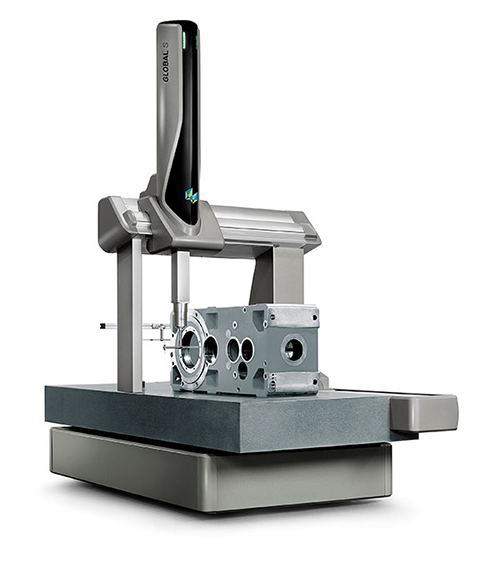

德国Rhode&Schwarz公司有赖于一系列的测量系统完成质量保证 ， 并通过PC-DMIS软件进行协同 。 R&S公司为无线电及设备技术提供机械部件及完整的系统 。 他们的业务范围从卫星的小开关、军用飞机的无线电设备到无线电和电视信号的移动发射站 。 在泰斯纳赫工厂 ， R&S公司进行切削与非切削加工 ， 表面处理 ， 印刷电路生产 ， 制造工具和其他业务 。 凭借完善的产品技术 ， R&S公司的泰斯纳赫工厂可以快速的响应客户的需求 。 海克斯康计量的三坐标测量机在初的样机制作 ， 过程质量优化及终的产品验收方面都起到了至关重要的作用 。 应用于印刷电路板的光学检测系统：OptivPerformance ， 应用于精密制造的复合检测系统：OptivReference接触式坐标测量设备如DEAGlobal及LeitzPMM-C等都是R&S公司计量室的成员 。 泰斯纳赫工厂引以为豪的便携式ROMER关节臂计量设备使得他们的产品达到几乎完美的状态 。
PC-DMIS通用计量标准 ， 所有海克斯康的计量设备的有效检测数据都通过PC-DMIS同CAD模型进行比对 。 这样很好的解决了培训费用及设备的使用切换的瓶颈问题 。 当用户的工作有重叠时 ， 可以快速的通过其它所有设备协调工作 。 我们的目标很明确 。 我们希望拥有一个统一的软件环境 。 在那个时候 ， 只有海克斯康能满足这一要求 。 公司质量管理主管GerhardKokott如此说道 。 在离线功能的帮助下 ， 计量工程师可以同产品设计同步进行检测程序的规划 。 这可以帮助减少约30%的零件生产时间 。 通过CAD/CAM系统 ， 当我们编写测量程序时 ， CAD数据一直贯穿其中质量管理的Karl-Heinz如此说 。 为了应对所有的测量要求 ， R&S公司通过PC-DMIS友好的用户操作界面很好的运用了这个软件 。 专业领域的计量工程师们主要负责制定测量程序及规划夹具方案 。 产品测量工作则主要是由车间工人们完成 。 未来 ， 使得车间工人检测工件的过程更加直观、简洁的测量操作界面已经开始规划了 。
