在之前的文章中我们了解到虚拟串口软件结合云数传电台使用 , 这一期我们来看一下虚拟串口软件作为TCP客户端来结合串口服务器使用 。
物料准备
首先需要准备串口服务器x1、网线x1、USB转RS485转接线x1、电源x1、电脑x1 。
下载链接:https://www.ebyte.com/pdf-down.aspx?id=2754
其次是需要准备一台电脑 , 安装虚拟串口软件 , 安装完成后桌面会形成一个虚拟串口快捷方式 , 双击打开快捷方式 。
点击添加串口后会弹出四个界面:新建TCP Client-Vircom连接、新建TCP Server-Vircom连接、新建UDP-Vircom连接和新建EBYTE云设备-Vircom连接四种选项 , 分别应用于TCP协议、UDP协议与云服务器 。
今天我们使用第二个 , 作为TCP服务器使用 , 适用于多台串口设备与电脑连接使用 , 使用串口服务器作为TCP客户端使用 , 此时虚拟串口软件将作为TCP服务器 , 完成后就能将一个TCP端口虚拟成为一个虚拟串口 , 使用时与真实串口无区别 。 适合在多台组态屏、PLC与电脑连接使用 , 使用时电脑端只需要连接一根网线 , 其余设备接在交换机上即可完成通信 。 这样大大提高了可实施性 , 特别适合阻碍软件使用客户 , 大大降低了开发的难度和复杂性 。
使用方法
1.使用网线将电脑与串口服务器连接
2.更改电脑IP地址为192.168.3.100(串口服务器默认IP为192.168.3.7 , 需要工作于同一网段)
3.为串口服务器接通电源
4.接入USB转RS485(注意RS485的A和B线序)
5.串口线USB端插入电脑 , 确认已装有该驱动程序
6.打开虚拟串口软件 , 点击“新建TCP Server-Vircom连接”选择对应串口号 , 选择本机IP地址 , 设置本地端口号并记录 , 此时串口设置为COM6 , 本地IP地址为192.168.3.100、端口5000 。

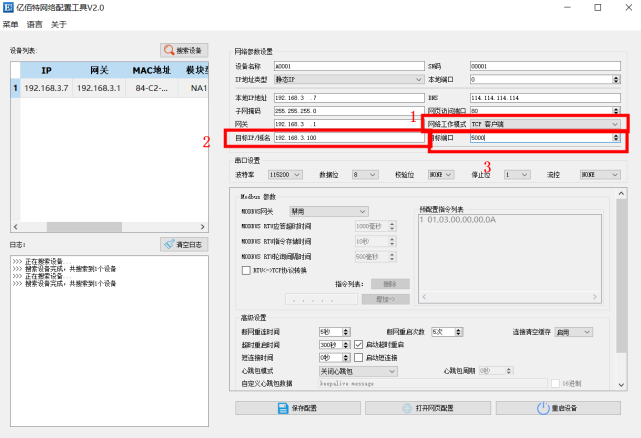

【软件|【使用教程】虚拟串口软件结合串口服务器通信】7.打开串口服务器配置工具 , 点击“搜索设备” , 选择当前设备
8.修改网络工作模式为“TCP客户端” , 修改目标IP/域名为 本地IP地址:192.168.3.100 , 端口号虚拟串口设置IP:5000
9.点击“保存配置” , “重启设备” 。
10.此时虚拟串口已经创建好了可以直接使用串口工具进行打开进行通信了 。
11.此时如作为组态 , 则可以直接选择当前串口 。
