|AD8132用于高速数字和视频信号的平衡线路驱动器

|AD8132用于高速数字和视频信号的平衡线路驱动器

文章图片


这里介绍的项目是一个差分驱动器 ， 用于通过低成本双绞线或同轴电缆传输高速信号 。 该项目是使用AD8132芯片构建的 。 它可用于传输模拟或数字视频信号 ， 或其他高速数据传输 。 该电路板能够以最小的线路衰减驱动3类或5类双绞线或同轴电缆 。 它能够使用10米长的5类电缆运行 。 该电路板将单端视频/数字信号转换为平衡输出 ， 可与我们网站上发布的“双绞线CAT-5电缆数字信号平衡线接收器”作为接收器配对 。 这个电路板的增益可调 。 您也可以参考我们网站上发布的类似项目“单端视频/数字输入到差分输出驱动器（高速差分驱动器）” ， 该项目具有固定增益 。 增益设置：默认增益为G=+2 ， 有关增益设置和增益更改的详细信息 ， 请参阅AD8132的数据表 。 电阻器R4、R5、R8和R9用于增益调整 。

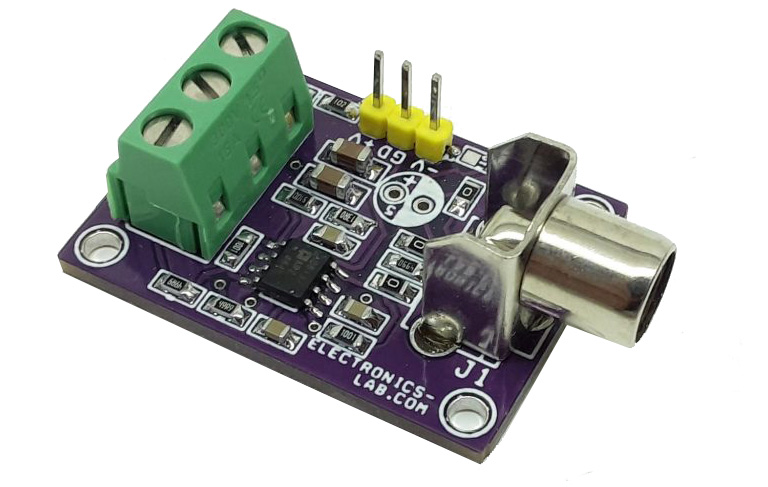

电路板
特性：
电源+/-5V DC（范围：+2.7 V至±5.5 V）
低功率：5伏时为20毫安
最大输出摆幅+/-3.6V
高速350 MHz ， ?3 dB带宽
1200伏/微秒转换速率
【|AD8132用于高速数字和视频信号的平衡线路驱动器】电阻器设置增益（电阻器R8和R9）默认增益G=+2
改善增益和相位平衡：?10兆赫时为68分贝
单独输入设置共模输出电压
PCB尺寸36.04 x 25.08毫米
AD8132是一款低成本的差分或单端输入差分输出放大器 ， 带有电阻设置增益 。 AD8132在驱动差分输入ADC或在长线路上驱动信号方面比运放有了重大进步 。 AD8132具有独特的内部反馈功能 ， 可提供平衡的输出增益和相位匹配?10 MHz时为68 dB ， 可抑制谐波并降低辐射EMI 。 AD8132采用XFCB双极工艺制造 ， 具有?350 MHz的3 dB带宽 ， 频率为5 MHz ， 尽管成本较低 。 AD8132无需配备高性能ADC的变压器 ， 可保留低频和直流信息 。 差分输出的共模电平可通过在VOCM引脚上施加电压进行调节 ， 从而轻松地改变输入信号的电平 ， 以驱动单电源ADC 。 快速过载恢复可保持采样精度 。 差分信号处理减少了困扰地面参考系统的地面噪声的影响 。 AD8132可用于整个信号链的差分信号处理（增益和滤波） ， 轻松简化差分和单端元件之间的转换 。
当驱动双绞线电缆时 ， 最好只在线路上驱动一个纯差分信号 。 如果信号是纯差分的（即完全平衡的） ， 并且传输线是扭曲和平衡的 ， 则任何信号的辐射都是最小的 。 互补电场主要局限于两个扭曲导体之间的空间 ， 不会从电缆中明显辐射出去 。 电缆中的电流产生一定程度的辐射磁场 。 然而 ， 辐射量会因扭转而减弱 ， 因为对于每个扭转 ， 两个相邻的扭转都有相反极性的磁场 。 如果扭转节距足够紧 ， 这些小磁场回路包含大部分磁通量 ， 磁场的远场强度可以忽略不计 。 差速器驱动信号中的任何不平衡都会在电缆上显示为共模信号 。 这相当于用共模信号驱动的单线 。 在这种情况下 ， 导线充当天线并辐射 。 因此 ， 为了在驱动差分双绞线电缆时将辐射降至最低 ， 请确保差分驱动信号平衡良好 。 本项目中的共模反馈回路有助于将输出端的共模电压量降至最低 ， 因此可用于创建平衡良好的差分线路驱动器 。

电路图
